低壓變壓器回路限流直流熔斷器的選擇方法

2020-06-08 15:28:42

次

在直流熔斷器與真空接觸器(通過綜合保護裝置的曲線)的保護配合中，熔斷器的最小熔斷時間一電流特性曲線和綜合保護裝置的時間一電流特性曲線的交點電流以下的電流由真空接觸器開斷，并應滿足以下條件：

1)真空接觸器的額定開斷電流應大于綜合保護裝置的最小特性與熔斷器的全開斷特性的交點電流。

2)熔斷器的最小開斷電流應不超過最小交接點電流。且希望熔斷器的最小開斷電流應是盡量小。

3)熔斷器最小開斷電流以下的電流應由真空接觸器斷開。

4)當變壓器低壓側或變壓器內部發生故障由真空接觸器動作時，直流熔斷器宜能對變壓器低壓側的短路故障進行保護，熔斷器的最小開斷電流宜低于預期短路電流。

5)對于廠用電系統中裝有接地跳閘保護時，應注意中性點接地方式及中性點接地設備的選擇，以避免出現在電流大于真空接觸器額定開斷電流時真空接觸器合閘。

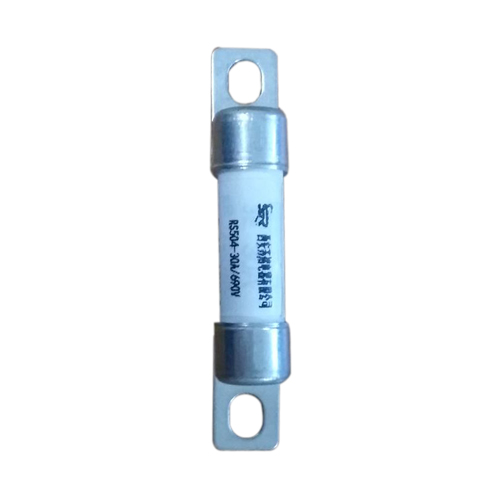

直流熔斷器

在制造廠給出的熔斷器時間——電流特定曲線上繪出由變壓器滿載電流、低壓側電動機自起動產生的過電流以及變壓器勵磁涌流所組成的曲線，然后在其起動電流降至正常電流的拐點上再考慮1.5~2.0的安全系數，最近的右邊的那條限流直流熔斷器時間——電流曲線便是所選擇的熔斷器。

由于變壓器容量規格有固定的序列，一般直流熔斷器生產廠家均有按此序列配置的熔斷器選擇表格，工程中也可要求制造廠提供與變壓器容量相對應的熔斷器選擇表，保護變壓器的F-C回路限流熔斷器按表格進行選擇。
