低壓熔斷器與電源側保護

2021-10-28 17:18:49

次

對于低壓熔斷器與電源側保護的配合，發電廠內是F-C回路保護與高壓廠用母線進線回路保護的配合，該進線回路的保護特性為綜合保護裝置提供的由多條保護曲線構成的曲線族般不用特殊考慮，可在調試階段由調試單位確定。

在滿足可靠性和下一段保護選擇性的前提下，當在本段保護范圍內發生短路時，F(xiàn)-C回路應能在最短時間內切除故障，以防止熔斷時間過長而加劇被保護電器的損壞。

對于熔斷器與負荷側設備的保護配合，即低壓廠用變壓器回路低壓熔斷器與低壓側負荷斷路器之間的保護配合，一般低壓側斷路器選擇性保護所設置的短延時時間不超過0.6s。

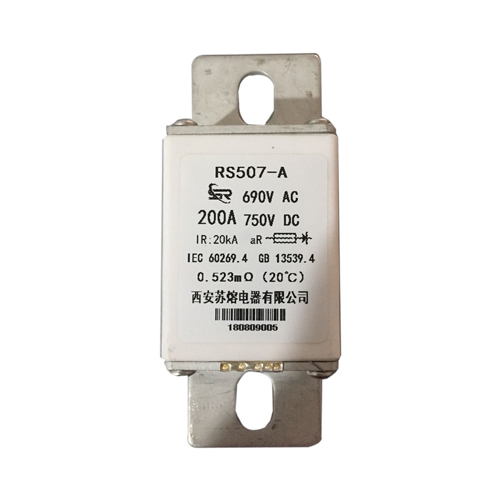

低壓熔斷器

可用低壓廠用變壓器低壓側三相短路時對應的高壓側電流值乘以可靠系數(可取1.07~1.1)和低壓母線上負荷斷路器中短延時保護設定時間最長的時間在熔斷器時間一電流特性曲線圖上確定一點來校驗，該點應位于已選擇好的熔斷器的時間一電流特性曲線左側。該配合除低壓廠用變壓器低壓側短路由熔斷器開斷的回路外，其他回路可不用特殊考慮校驗。

F-C回路的繼電保護，在F-C回路中，較大的故障電流由熔斷器提供保護，較小的故障電流則由綜合保護裝置通過動作接觸器加以補充，即F-C回路的保護由一次保護和二次保護共同完成。

二次保護通常由綜合保護裝置來實現，低壓熔斷器綜合保護裝置是一種集多種保護功能于一體的保護裝置，它幾乎涵蓋了所有電動機或低壓變壓器所需的保護。
